一、主要用途

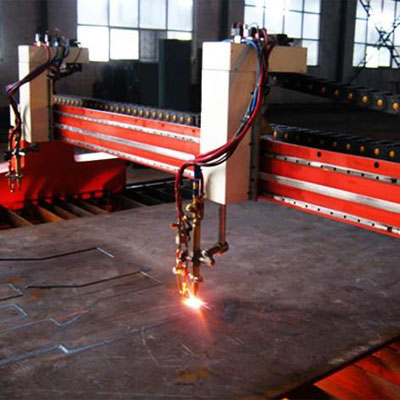

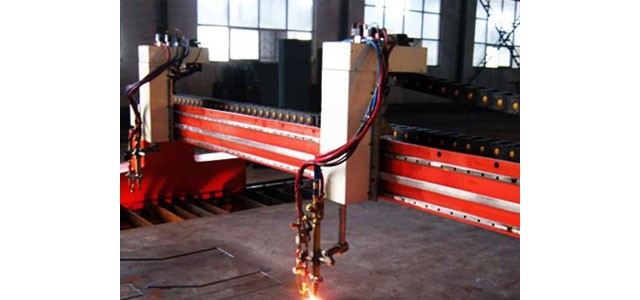

龍門數控火焰/等離子切割機是一種將電腦控制、緊密機械傳動、氧燃氣切割或等離子切割技術相結合的高效率、高精度、高可靠性的多功能熱切割自動化設備。它適用于多種材料的加工、可用于造船，鋼結構，電力，鍋爐，機車車輛，石油化工等制造行業的高精度鋼板熱切割。

二、技術規格及指標

橫向軌距 4000mm

軌道長度 14000

切割有效長度 11800

切割有效寬度 3100mm

等離子割炬 1組

火焰割炬 1組

直條割據 9組

驅動方式 雙邊驅動

切割運行速度 10-750mm/min

最大快速返程速度 6000mm/min

控 制： 上海交大方菱F2300數控系統及進口交流伺服驅動系統

切割氣源 氧氣，乙炔或丙烷由用戶自備

裝機容量 2.5kw(雙邊驅動)

電 源 220VAC ±10% 50-60Hz

三、 技術參數

1.割距升降距離 150mm

2.快速行程速度 6000mm/min

3. 最大切割速度 6000mm/min

4. 直線定位精度 ≤0.2mm

5. 重復定位精度 ≤0.3mm

6. 綜合劃線精度 ±0.5mm

7.火焰切割厚度 6-150mm

8.火焰切割用介質 氧乙炔氣或氧丙烷氣等可燃氣體

9.外形尺寸： 長×寬×高(4900×1700×2100)

四、技術性能說明

⑴、機械部分

為滿足高速度，高精度的要求，在設計和加工制造中對影響整機性能的磨擦、齒隙、剛度、慣量等機械結構都進行了綜合考慮，并運用計算機對機器的動態特性進行分析。

◆橫梁采用矩形鋼管與鋼板焊接的復式箱形結構，具有很高的強度和剛性。并對橫梁進行回火處理，消除應力。

◆縱向精密鋼軌采用鐵路用合金鋼軌做重載荷導軌，經精加工(刨、平面磨)制成。

◆橫向?qū)к壊捎酶呔葘к?，保證橫向?qū)蚓取?br />
◆縱橫向采用德國公司(技術)行星齒輪減速器及精密齒輪齒條傳動，傳動部分采用免鍵連接，保證了驅動機構在高速運行中的大扭矩輸出。

◆鋼帶傳動機構采用大直徑拋物面滾輪，帶動優質不銹鋼帶組成窄間隙鋼帶機，可帶動多組割炬做相同或鏡相動作。

◆精密齒條采用特種合金鋼鍛制經精加工，熱處理，再精加工等工序使齒條精度達7級，確保傳動的高精度與長壽命。

◆電動式割炬吊架：驅動為直流減速電機，通過絲桿及精密導向帶動割炬做直線升降運動，吊架行程為150mm。

◆數控割炬氣路、電路采用拖鏈傳動。

⑵、電氣控制部分

本系統是由上海交通大學開發的F2300型兩軸數字控制器切割機數控系統，適用于氧燃氣和等離子切割加工行業。全部操作具有菜單和圖形提示，功能完善，操作簡便，容易上手。系統采用高速ARM和DSP控制結構，使切割過程更加穩定可靠。
